Le déploiement de matériel dans l'automatisation industrielle exige une évaluation rigoureuse. Les ingénieurs en contrôle doivent évaluer la durabilité environnementale, le format, les capacités de traitement, la connectivité E/S et le support tout au long du cycle de vie du produit. Un choix judicieux de PC industriels permet d'éviter des arrêts de production coûteux. Les intégrateurs de systèmes sont confrontés quotidiennement à d'importants défis opérationnels sur les lignes de production.
La gestion thermique dans les espaces restreints exige une conception thermique passive robuste. Garantir une communication fluide sur le bus de terrain nécessite des interfaces physiques optimisées. Le choix d'un ordinateur industriel adapté préserve l'intégrité du système. Une puissance de traitement élevée assure l'efficacité de l'automatisation des usines modernes. Un PC industriel dédié offre une stabilité opérationnelle maximale, même dans des conditions difficiles. Une planification matérielle rigoureuse optimise le succès du déploiement à long terme pour les ingénieurs en contrôle.
Exigences environnementales pour les ordinateurs industriels
Températures de fonctionnement et refroidissement sans ventilateur
Les fluctuations extrêmes de température en usine menacent directement la stabilité des composants électroniques. Les appareils de bureau classiques tombent rapidement en panne lorsque la chaleur s'accumule à l'intérieur des armoires de commande non ventilées lors du fonctionnement continu de l'usine. Un ordinateur industriel maintient des performances opérationnelles stables sur une large plage de températures, de -40 °C à 70 °C, conformément à la norme d'essais environnementaux IEC 60068-2-1. La conception thermique passive élimine complètement les ventilateurs de refroidissement mécaniques. Cette approche technique supprime le point de défaillance physique le plus courant dans les armoires de commande d'usine. Les ingénieurs doivent vérifier les plages de températures admissibles avant l'installation afin d'éviter les arrêts de production imprévus.
L'absence de ventilateurs internes empêche l'air ambiant pollué de pénétrer dans le châssis de l'ordinateur. Dans les zones de production intensive, la poussière et les particules de graisse en suspension obstruent les ventilateurs actifs. Cette accumulation provoque une limitation thermique rapide du processeur, voire un arrêt complet du système. Les dissipateurs thermiques en aluminium massif évacuent directement la chaleur des unités de traitement internes vers les ailettes du dissipateur externe. Cette architecture passive garantit une stabilité opérationnelle maximale pour les applications industrielles critiques. Les intégrateurs système s'affranchissent ainsi de la maintenance mécanique pour les unités de contrôle en atelier.
Indice de protection contre les infiltrations et résistance aux vibrations
Dans les environnements de production difficiles, une étanchéité physique robuste du châssis est indispensable pour le protéger de l'eau, de l'huile et des débris solides. Les indices de protection (IP) officiels définissent des niveaux de protection structurelle précis pour les composants électroniques internes sensibles. Le choix d'une protection adaptée permet d'éviter les courts-circuits provoqués par les opérations de nettoyage ou par la poussière métallique en suspension dans l'air.
| Note | Protection contre les particules solides | Protection contre les infiltrations de liquide |
|---|---|---|
| IP65 | Barrière étanche à la poussière complète | Protection contre les jets d'eau à basse pression |
| IP67 | Barrière étanche à la poussière complète | Protection contre l'immersion temporaire dans l'eau |
Les chocs mécaniques continus dégradent les soudures des cartes de circuits imprimés standard au fil du temps. Un PC industriel utilise des processeurs et des modules de mémoire soudés intégrés pour résister aux fortes vibrations opérationnelles. La conformité aux normes d'essais de vibrations IEC 60068-2-64 garantit la fiabilité du matériel à proximité de presses à emboutir et de moteurs de convoyeurs puissants.
Le déploiement d'un PC industriel renforcé garantit la fiabilité des opérations d'automatisation industrielle. Un blindage physique adapté protège les contrôleurs critiques des systèmes contre les pannes coûteuses, même dans les environnements industriels les plus exigeants. Les systèmes d'automatisation modernes dépendent de cette robustesse structurelle pour un fonctionnement quotidien sans interruption.
Formats : du PC industriel au PC panneau

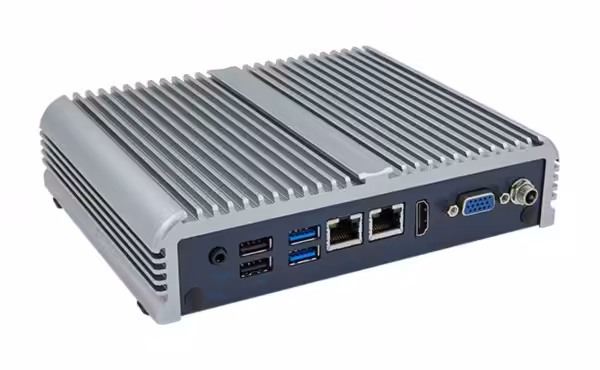

PC embarqués et formats compacts
Le choix des dimensions de châssis appropriées optimise l'utilisation de l'espace disponible dans l'armoire. Le choix d'un ordinateur industriel dépend fortement des dimensions du boîtier et des contraintes de montage. Les ingénieurs en contrôle évaluent les différents formats d'ordinateurs industriels afin de garantir une intégration optimale. Les PC en boîtier étanche se montent directement sur les rails DIN standard, même dans les boîtes de jonction les plus exiguës. Les mini-PC industriels modernes offrent des performances de calcul complètes dans un format ultra-compact. Ces unités de calcul compactes fonctionnent de manière fiable dans les armoires de commande les plus denses, sans risque de surchauffe des composants électriques ou des modules de relais environnants.
Les besoins en espace varient considérablement selon les configurations d'usine. Les ingénieurs système évaluent différentes tailles d'ordinateurs industriels afin de les adapter aux configurations d'armoires et aux profils thermiques spécifiques.
| Facteur de forme | Montage primaire | Application typique |
|---|---|---|
| PC embarqués | Montage sur rail DIN / mural | Commande de machines à l'intérieur d'armoires de terrain compactes |
| PC industriels rackables | Baie serveur 19 pouces | Salles de serveurs centralisées pour l'enregistrement des données et l'usine |
Le déploiement de PC industriels en rack convient aux salles de contrôle centrales nécessitant de nombreux emplacements pour cartes d'extension. Cependant, les ordinateurs industriels de plus petite taille restent essentiels pour le déploiement local de matériel sur le terrain, à proximité des capteurs.
PC à écran tactile pour applications IHM
Les tâches d'interface homme-machine nécessitent une interaction visuelle claire en atelier. Les PC industriels intégrés combinent un écran tactile robuste et une carte mère PC industrielle haute performance dans un châssis unique. Les opérateurs de machines surveillent les indicateurs de traitement en temps réel directement sur l'unité centrale. Cette conception intégrée élimine le câblage externe superflu, simplifie l'installation et renforce la fiabilité mécanique dans les environnements d'automatisation exigeants.
L'utilisation d'ordinateurs de panneau dédiés élimine les risques de défaillance liés au câblage externe entre les écrans autonomes et les contrôleurs informatiques industriels. Les façades des châssis, dotées d'un indice de protection IP65, protègent les écrans sensibles des projections de liquides et des fines particules de poussière industrielle. Les opérateurs peuvent ainsi saisir facilement les commandes système critiques grâce à des écrans tactiles compatibles avec le port de gants.
Les intégrateurs de systèmes montent les PC de bureau directement sur les châssis de commande des machines pour un retour d'information immédiat à l'opérateur. Les puces de traitement embarquées modernes permettent à ces systèmes tactiles d'exécuter des interfaces graphiques complexes parallèlement à un logiciel en temps réel. Le choix d'une unité intégrée conçue pour l'automatisation améliore l'accessibilité opérationnelle globale sur l'ensemble de la chaîne de production.
Puissance de traitement et architecture informatique
Comparaison des automates programmables industriels (API) et des ordinateurs industriels
Les automates programmables gèrent efficacement les tâches de contrôle déterministes de bas niveau. Ces dispositifs de contrôle dédiés exécutent des cycles de balayage répétitifs avec une précision temporelle de l'ordre de la microseconde. Ils excellent dans les opérations de relais à entrées discrètes, l'activation de moteurs de base et l'interrogation séquentielle de capteurs. Les ingénieurs en contrôle s'appuient sur ces unités déterministes pour les routines de contrôle machine fixes. Cependant, les contrôleurs matériels traditionnels peinent à gérer d'importantes charges de traitement de données sur les réseaux d'usine interconnectés.
L'automatisation industrielle moderne exige l'intégration du calcul en périphérie aux boucles de contrôle physiques classiques des machines. Un PC industriel haute performance assure le contrôle en temps réel tout en exécutant des applications logicielles d'automatisation complexes. Cette architecture matérielle gère simultanément l'analyse par vision industrielle, l'intégration de bases de données locales et les communications avec le cloud sur une plateforme unique.
| Fonctionnalité du contrôleur | Programmable Logic Controller | PC industriel |
|---|---|---|
| Contrôlez la mise au point | Logique des champs déterministes | Calcul de haut niveau et contrôle de périphérie |
| Système d'exploitation | Système d'exploitation temps réel (RTOS) à micrologiciel propriétaire | Système d'exploitation Windows, Linux ou temps réel |
| Le traitement des données | Registres de mémoire de base | Bases de données et analyses avancées |
Configurations du processeur, de la mémoire vive et du stockage
Le choix d'une architecture de traitement central adaptée dépend directement des charges de travail opérationnelles visées. Les processeurs bicœurs compacts et économes en énergie gèrent efficacement les tâches de passerelle périphérique légère dans des boîtiers de petite taille. Les processeurs multicœurs prennent en charge les tâches d'automatisation gourmandes en données, telles que la génération de trajectoires de mouvement multiaxes et l'inspection par apprentissage profond. Le choix d'un ordinateur industriel correctement configuré garantit une marge de traitement opérationnelle suffisante sans risque de surcharge thermique interne.
La mémoire système exige une planification rigoureuse de ses spécifications pour les charges de travail continues et importantes. Le système de correction d'erreurs détecte et répare automatiquement les corruptions de mémoire d'un seul bit. Les erreurs de données non corrigées en mémoire interrompent brutalement les lignes de production automatisées. Cette protection matérielle empêche les pannes système inattendues causées par des perturbations électriques et électromagnétiques importantes sur la chaîne de production.
Le stockage industriel repose entièrement sur des disques SSD dotés de cellules de mémoire flash haute endurance. La technologie flash à cellule unique (SLC) offre une endurance maximale lors des opérations d'enregistrement de données en continu. La protection thermique intégrée préserve la durée de vie du disque lors de fonctionnements prolongés à haute température. Choisir un PC industriel robuste garantit une stabilité d'exécution logicielle à long terme, même dans les environnements de production les plus exigeants.
Options d'E/S industrielles et d'extension PCIe
Connectivité série, Ethernet et bus CAN
Les équipements industriels, anciens et modernes, nécessitent une variété de ports d'interface physique. Les appareils de terrain anciens transmettent les données critiques des capteurs via des communications série traditionnelles. Les ports RS-232, RS-422 et RS-485 intégrés protègent les contrôleurs centraux contre les boucles de masse destructrices. L'isolation galvanique empêche les pics de tension transitoires d'endommager les composants sensibles de la carte mère. Les intégrateurs système spécifient des ports série isolés afin de garantir une transmission de données continue dans les environnements électriques perturbés.
Les systèmes d'automatisation modernes s'appuient fortement sur les réseaux de bus de terrain en temps réel pour le contrôle complexe des machines. Plusieurs ports Ethernet indépendants permettent aux ingénieurs de contrôle de séparer le trafic d'exécution des machines du trafic du réseau d'entreprise. Les interfaces CAN (Controller Area Network) assurent une transmission fiable des messages entre les véhicules à guidage automatique et les systèmes de convoyage, conformément à la norme ISO 11898. Les deux ports LAN offrent également une redondance réseau afin d'éviter les arrêts de production. Les protocoles Ethernet déterministes traitent les paquets critiques avec une précision de transmission à la microseconde, conformément à la norme CEI 61158.
| Type d'interface | Spécification standard | Fonction principale sur le terrain |
|---|---|---|
| Série (RS-485) | TIA/EIA-485 | Intégration des données des capteurs existants et des compteurs |
| Ethernet Industriel | IEC 61158 | Réseaux de bus de terrain et de contrôleurs déterministes |
| CAN bus | ISO 11898 | Contrôle décentralisé des véhicules et des mouvements |
Emplacements PCIe et M.2 pour la détection de mouvements et la vision
Les emplacements d'extension internes à haut débit augmentent les capacités de traitement du système pour les tâches de vision avancées. L'inspection visuelle automatisée exige une bande passante importante pour traiter les flux d'images sans perte d'images. Les intégrateurs système installent des cartes d'acquisition vidéo dédiées dans des emplacements PCI Express multivoies.
Ces cartes d'extension transfèrent la vidéo haute résolution non compressée directement vers la mémoire système pour un contrôle qualité en temps réel. Des cartes de contrôle de mouvement dédiées gèrent également les mouvements précis des moteurs multi-axes via des interfaces de bus haut débit. Les cartes d'extension PCI Express multi-emplacements permettent aux boîtiers intégrés compacts d'accueillir facilement des cartes d'extension pleine hauteur.
Les emplacements d'extension M.2 compacts offrent une grande flexibilité d'intégration dans les boîtiers matériels à espace restreint. Les ingénieurs installent des cartes de communication sans fil dans les modules M.2 pour la surveillance à distance des équipements. Les cartes d'accélération IA, montées dans les emplacements M.2, exécutent les routines d'inférence d'apprentissage profond directement sur la machine. Choisir un PC industriel moderne doté de voies d'extension polyvalentes garantit une adaptabilité matérielle à long terme pour les applications industrielles spécialisées.
Spécifications énergétiques et durée de vie
Large plage d'alimentation CC et protection contre les surtensions
Les réseaux de distribution électrique instables dans les usines provoquent fréquemment des chutes de tension soudaines et des surtensions destructrices. La mise en marche de machines industrielles lourdes entraîne des chutes de tension au niveau des panneaux de commande principaux. Un ordinateur industriel robuste accepte une large plage d'alimentation CC, de 9 V à 36 V, afin de garantir une stabilité de fonctionnement continue. Des régulateurs de tension internes isolent les puces de traitement sensibles des perturbations du réseau électrique. Cette large tolérance aux tensions empêche les redémarrages système inattendus, les pannes système et la corruption des données lors des démarrages brusques des moteurs de convoyeurs.
Des circuits de protection d'alimentation dédiés protègent les composants internes de la carte mère contre les surtensions transitoires susceptibles de les endommager en production. La protection contre les surtensions limite les pics de tension soudains et importants au-delà des limites de fonctionnement nominales. Des composants intégrés de suppression des surtensions absorbent les pics de tension transitoires rapides avant que l'énergie destructrice n'atteigne les lignes critiques du processeur.
La protection contre l'inversion de polarité préserve les composants électroniques sensibles contre les erreurs de connexion lors de l'installation sur site. La normalisation de ces dispositifs de protection garantit un fonctionnement continu du système et protège les composants physiques dans les environnements électriques industriels imprévisibles.
Disponibilité et assistance à long terme des composants
Les ordinateurs de bureau commerciaux subissent des changements rapides de leurs composants matériels internes, suivant de courts cycles de marché. Les intégrateurs de systèmes sont confrontés à d'importants retards d'installation lorsque des modifications mineures de la carte mère rendent incompatibles les pilotes logiciels ou les schémas de montage. Le déploiement d'un PC industriel garantit une disponibilité fixe des composants pendant au moins sept à dix ans. La stabilité des composants permet aux ingénieurs de contrôle de déployer des configurations matérielles identiques sur plusieurs lignes de production sans nécessiter de mises à jour constantes des pilotes ni de procédures complexes de revalidation logicielle.
Un support à long terme tout au long du cycle de vie réduit considérablement les dépenses globales de maintenance opérationnelle des installations automatisées. La standardisation du matériel à longue durée de vie évite les coûteuses modifications physiques des armoires de commande et les onéreuses recertifications réglementaires des systèmes. Des feuilles de route complètes des fournisseurs garantissent la disponibilité immédiate de pièces de rechange identiques lors des interventions de maintenance planifiées. La fiabilité de la disponibilité des composants à long terme préserve la stabilité des processus essentiels pour les applications industrielles critiques sur des durées de vie opérationnelles de plusieurs décennies.
Questions fréquentes
Quelle est la principale différence opérationnelle entre les automates programmables industriels (API) et les ordinateurs industriels (PC) ?
Les automates programmables industriels (API) exécutent des routines de contrôle déterministes de bas niveau avec une précision temporelle de l'ordre de la microseconde. À l'inverse, un PC industriel exécute des logiciels d'automatisation complexes en périphérie de réseau, traite des données de vision industrielle en temps réel et gère l'intégration des bases de données sur une plateforme unique et unifiée.
Comment les ingénieurs en contrôle-commande choisissent-ils la taille appropriée des ordinateurs industriels ?
Les ingénieurs évaluent les dimensions du boîtier du panneau, le dégagement thermique et les options de montage :
- Déployer des boîtiers compacts encastrés pour montage sur rail DIN à l'intérieur de boîtes de jonction de terrain exiguës.
- Choisissez un châssis rackable de 19 pouces pour les salles serveurs centralisées.
Quand les ingénieurs doivent-ils déployer des PC à écran tactile pour l'automatisation ?
Les ingénieurs déploient des PC à écran tactile directement sur les châssis des équipements pour les applications d'interface homme-machine. Ces PC intégrés affichent des données en temps réel tout en éliminant les risques de défaillance liés au câblage externe dans les environnements de production difficiles.
Comment les systèmes de refroidissement sans ventilateur protègent-ils le matériel informatique dans les usines ?
Les systèmes de refroidissement passif utilisent d'imposants dissipateurs thermiques en aluminium pour dissiper la chaleur interne. L'absence de ventilateurs empêche l'air ambiant pollué, la graisse et les poussières métalliques de pénétrer dans le boîtier. Cette conception thermique prévient la limitation de fréquence du processeur et les pannes matérielles.
Quelles protections d'alimentation empêchent les redémarrages inattendus du contrôleur ?
Les contrôleurs industriels nécessitent une large plage d'alimentation CC (de 9 V à 36 V) pour résister aux chutes de tension soudaines. Des composants intégrés de protection contre les surtensions, les surtensions excessives et les inversions de polarité protègent les composants électroniques sensibles de la carte mère contre les transitoires électriques destructeurs.
