Le port RS232, également appelé port de communication série ou port COM, est une norme largement utilisée pour l'échange de données entre appareils, notamment dans les systèmes existants où les protocoles de communication modernes ne sont pas compatibles. Contrairement à la communication parallèle, le RS232 transmet les données bit par bit via un seul canal. On le retrouve couramment dans les équipements industriels, les dispositifs médicaux et les systèmes existants. Malgré l'arrivée de nouvelles technologies, le port RS232 reste utilisé grâce à sa simplicité, sa fiabilité et son intégration transparente avec les systèmes plus anciens.
À retenir
Les ports RS232 permettent aux appareils de communiquer en envoyant un bit à la fois. Ils sont donc fiables pour de nombreuses utilisations.
Souvent présent dans les outils industriels et médicaux, le RS232 est toujours utilisé car il est simple et fonctionne avec les systèmes plus anciens.
Le RS232 permet une communication bidirectionnelle, permettant aux appareils d'envoyer et de recevoir des données simultanément. Cela accélère le fonctionnement.
Même s'il est plus lent et possède des limites de câble courtes, le RS232 est toujours utile pour connecter d'anciens équipements à de nouveaux systèmes.
Grâce aux adaptateurs, le RS232 permet de connecter d'anciens appareils aux technologies modernes. Cela permet de les maintenir en état de marche sans nécessiter de remplacements coûteux.

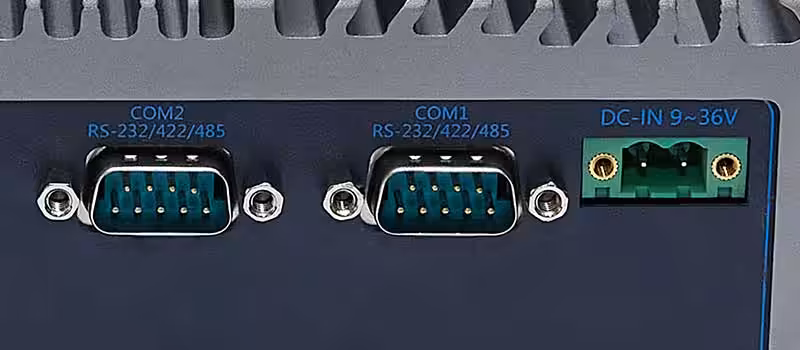

Qu'est-ce qu'un port RS232 et comment fonctionne-t-il ?
Que signifie RS232 ?
RS232, abréviation de Recommended Standard 232, est une norme de communication série permettant à des appareils tels que des ordinateurs et des imprimantes d'échanger des données. Contrairement à la communication parallèle, qui envoie plusieurs bits simultanément, la communication série RS232 envoie les données bit par bit. Cette conception simplifie la communication entre les appareils de différents fabricants et assure la compatibilité entre différents systèmes.
La norme RS232 a été créée en 1960 par l'Electronic Industries Association (EIA). Elle explique comment les appareils doivent se connecter et envoyer des signaux. Une tension positive correspond à un « 0 » binaire et une tension négative à un « 1 » binaire. Ce système est efficace sur de courtes distances. RS232 ne nécessite pas d'horloge partagée pour fonctionner. Il utilise des bits de démarrage et d'arrêt pour contrôler le flux de données.
Caractéristiques importantes des ports RS232
Les ports RS232 offrent des fonctionnalités qui les rendent fiables pour la communication, notamment la transmission full duplex, qui permet aux appareils d'envoyer et de recevoir des données simultanément. Les types de connecteurs RS232 les plus courants sont DB-25 et DB-9, chacun doté d'une configuration de broches spécifique pour gérer efficacement les signaux de données, de contrôle et de synchronisation.
Le câble peut atteindre une longueur de 50 mètres à un débit de 19.2 kbit/s. Des câbles plus courts permettent des débits plus élevés, jusqu'à 1 Mbit/s. Le RS232 utilise également des signaux de contrôle tels que RTS (Request to Send) et CTS (Clear to Send) pour gérer les données. Ces fonctionnalités le rendent idéal pour les tâches nécessitant une communication précise.
Voici un tableau simple des détails RS232 :
Fonctionnalité | DÉTAILS |
|---|---|
type de câble | Asymétrique |
Type de communication | Un duplex plein |
Portée de tension | +3V à +15V (logique 0), -3V à -15V (logique 1) |
Vitesse maxi | 1 Mbps |
Longueur maximale du câble | 50 pieds à 19.2 kbps |
Types de connecteurs | DB-25, DB-9 |
Le RS232 est toujours utilisé car il est simple et compatible avec les anciens systèmes. Sa conception robuste le rend utile dans de nombreux domaines, comme les usines et les hôpitaux.
Comprendre le port RS232 : principales caractéristiques et fonctions
Notions de base sur la communication série RS232
RS232 permet aux appareils de partager des données grâce à une méthode série simple. Il envoie un bit à la fois, ce qui plus lent que les méthodes parallèles Mais il fonctionne mieux sur de longues distances. Il est donc moins compliqué et moins cher, idéal pour les tâches fiables.
Le RS232 permet aux appareils d'envoyer et de recevoir des données simultanément. Il utilise une transmission asynchrone, ce qui signifie qu'aucune horloge partagée n'est nécessaire. Les bits de démarrage et d'arrêt assurent la synchronisation pendant le transfert de données. Une tension positive correspond à un « 0 » binaire et une tension négative à un « 1 » binaire.
Transmission de données et contrôle de flux en RS232
Le RS232 transmet les données selon des règles spécifiques garantissant leur précision. Il peut transmettre des données à des vitesses allant jusqu'à 115200 bits par seconde, ce qui est idéal pour les tâches à vitesse moyenne. Le contrôle de flux, comme RTS (Request to Send) et CTS (Clear to Send), empêche la perte de données en vérifiant si les appareils sont prêts à communiquer.
Voici un aperçu rapide de la transmission de données RS232 :
Aspect | DÉTAILS |
|---|---|
Débits de données maximaux | RS232 peut envoyer des données jusqu'à 115200 XNUMX bps. |
Mécanismes de contrôle de flux | Utilise les signaux RTS/CTS pour une communication fluide. |
Limites | Fonctionne mieux sur de courtes distances et est affecté par le bruit. |
Lors du choix d'un câble RS232, pensez à sa longueur. Les câbles courts fonctionnent plus rapidement, mais les câbles longs peuvent affaiblir le signal.
Configuration des broches et types de signaux dans les ports RS232
Les ports RS232 utilisent des configurations de broches spécifiques pour connecter facilement les appareils. Le connecteur DB9, courant, comporte neuf broches, chacune ayant une fonction spécifique. Certaines broches envoient des données, d'autres en reçoivent, et d'autres encore contrôlent le flux.
Voici un guide simple des broches DB9 :
Pin | Signal | Nom du signal | Direction du signal DTE |
|---|---|---|---|
1 | DCD | Détection du support de données | In |
2 | RXD | Recevoir des données | In |
3 | TXD | Transmettre des données | de stock |
4 | DTR | Terminal de données prêt | de stock |
5 | GND | Sol | - |
6 | DSR | Ensemble de données prêt | In |
7 | RTS | Demande d'envoi | de stock |
8 | CTS | Effacer pour envoyer | In |
9 | RI | Indicateur de sonnerie | In |
La broche TXD envoie les données, tandis que la broche RXD les reçoit. Les broches RTS et CTS contrôlent le flux de données, garantissant ainsi la fluidité des communications entre les appareils.
Connaître la configuration des broches permet de connecter le RS232 à d'autres systèmes. Cela facilite également la résolution des problèmes sur les appareils anciens ou industriels.
Utilisations pratiques du RS232
Appareils utilisant les ports RS232
De nombreux appareils dépendent encore de Les ports RS232 aujourd'huiAutrefois, les ordinateurs les utilisaient pour connecter des modems, des imprimantes et des souris. Aujourd'hui, ils sont essentiels aux outils industriels et aux machines scientifiques. Les équipements plus anciens, comme les systèmes de stockage de données et les onduleurs, utilisent également le RS232.
Le RS232 est très répandu dans les usines. Simple et fiable, il est idéal pour les systèmes de contrôle et les outils de test. Si l'USB et l'Ethernet sont plus rapides, le RS232 convient parfaitement aux connexions directes où la vitesse n'est pas un problème.
Applications en automatisation industrielle et diagnostic
Dans les usines, le RS232 permet aux machines de rester connectées. De nombreux anciens systèmes RS232 sont encore utilisés dans les laboratoires et les usines. Remplacer ces systèmes peut s'avérer coûteux. Le RS232 est un moyen plus économique de transmettre des données et de contrôler les machines.
Le RS232 est présent dans les automates programmables (API) et les IHM. Ces appareils nécessitent le RS232 pour une communication stable. Les outils de diagnostic utilisent également le RS232, car il résiste au bruit électrique et garantit ainsi la précision des données. Dans les usines intelligentes, le RS232 relie les anciennes machines aux nouveaux systèmes, contribuant ainsi à l'amélioration des processus.
Utilisation de RS232 dans les systèmes existants et la maintenance
Le RS232 est essentiel pour réparer et utiliser les anciens systèmes. De nombreuses machines et outils réseau anciens nécessitent le RS232 pour la configuration et la réparation. Des adaptateurs permettent de connecter le RS232 à Ethernet ou à des systèmes plus récents.
Par exemple, le RS232 permet de connecter d'anciennes machines à des systèmes de contrôle modernes. Cela permet de collecter des données et d'améliorer l'efficacité sans remplacer les machines. Robuste et simple d'utilisation, le RS232 est idéal pour maintenir les anciens systèmes en état de fonctionnement.
Principaux avantages et limites des ports RS232
Avantages des ports série RS232
La communication série RS232 offre de nombreux avantages, notamment pour les systèmes existants. Sa conception simple est l'un de ses atouts majeurs, facilitant sa configuration et sa maintenance dans l'automatisation industrielle et autres applications existantes où la compatibilité avec les technologies modernes n'est pas requise. La configuration et la réparation des connexions RS232 sont simples et ne nécessitent pas de compétences avancées. Ceci est particulièrement utile dans les usines où des réparations rapides sont essentielles.
Un autre avantage est sa compatibilité avec de nombreux appareils. Le RS232 permet de connecter des équipements de différentes marques sans nécessiter d'adaptateurs spécifiques. Il permet également d'utiliser des câbles plus longs que certaines options plus récentes, ce qui est utile dans les usines où les machines sont éloignées les unes des autres.
Le RS232 ne nécessite ni pilotes ni configurations complexes comme les systèmes modernes. Son utilisation est donc simple, notamment sur les machines plus anciennes. Choisir le bon câble RS232 garantit un transfert de données fluide sur de courtes ou moyennes distances.
Limitations du RS232 par rapport aux technologies modernes
Le RS232 présente quelques inconvénients par rapport aux systèmes plus récents. Son débit de données est bien plus lent. Il peut transmettre des données jusqu'à 232 115200 bps, ce qui est bien inférieur à celui de l'USB ou de l'Ethernet.
La longueur des câbles constitue un autre problème. Les câbles RS232 ne dépassent généralement pas 50 mètres. Même à cette longueur, les signaux peuvent s'affaiblir à cause du bruit. Les systèmes plus récents gèrent mieux les distances plus longues. Le RS232 fonctionne également en mode simplex ou semi-duplex, ce qui lui permet d'envoyer et de recevoir des données simultanément.
Limitation | RS232 | Technologies modernes |
|---|---|---|
Vitesse de transmission des données | Plus lent que les protocoles modernes | Des vitesses plus élevées disponibles |
Longueur maximale du câble | Généralement ne dépassant pas 50 pieds | Distances plus longues prises en charge |
Susceptibilité aux interférences | Sujet au bruit et aux interférences | Plus robuste contre les interférences |
Type de communication | Simplex | Capacités duplex intégral |
Ces problèmes montrent pourquoi le RS232 n’est pas idéal pour les tâches rapides ou longue distance.
RS232 vs. USB et Ethernet : une comparaison
RS232 vs USB et Ethernet : Comparé aux technologies plus récentes comme USB et Ethernet, le RS232 présente des différences significatives en termes de performances. Alors que le RS232 transfère généralement les données à 19.2 kbit/s, l'USB peut démarrer à 1.5 Mbit/s et atteindre 40 Gbit/s, ce qui le rend idéal pour les applications à haut débit. De même, Ethernet peut atteindre des débits de 1 Gbit/s ou plus, dépassant largement les capacités du RS232 en termes de vitesse de transfert de données. Cela rend le RS232 moins adapté aux besoins à haut débit.
L'alimentation électrique est une autre différence. Le RS232 nécessite une source d'alimentation externe. L'USB peut transmettre simultanément l'alimentation et les données, prenant en charge jusqu'à 20 V et 5 A. L'Ethernet offre désormais l'alimentation par Ethernet (PoE) pour certains appareils, ce qui le rend plus flexible.
Le RS232 reste adapté aux tâches lentes, comme la connexion d'anciens appareils ou de capteurs. Cependant, l'USB et l'Ethernet sont plus adaptés aux utilisations modernes, comme le streaming vidéo ou les grands réseaux. Vous pouvez utiliser des adaptateurs pour connecter le RS232 à l'Ethernet, mais cela peut compliquer les configurations.
Pourquoi RS232 est toujours important aujourd'hui
Utilisations spéciales des ports RS232
Le RS232 reste essentiel dans des secteurs tels que la fabrication automatisée et les dispositifs médicaux, où les machines anciennes nécessitent une communication RS232 pour fonctionner correctement. Le remplacement de ces appareils peut être coûteux et inutile, surtout lorsque les connecteurs et adaptateurs RS232 permettent une intégration transparente avec les systèmes plus récents. RS232 fonctionne bien pour une communication simple en tête-à-tête. Il est économique et fiable. Il gère également mieux le bruit électrique que d'autres systèmes, ce qui le rend idéal pour les usines et les laboratoires.
Certaines industries utilisent le RS232 pour sa simplicité et sa robustesse. Par exemple :
Les usines utilisent RS232 pour connecter des machines plus anciennes.
Les hôpitaux utilisent le RS232 pour une communication sûre et stable entre les appareils.
Les bâtiments intelligents utilisent RS232 pour contrôler des systèmes tels que la climatisation.
Ces exemples montrent pourquoi le RS232 est toujours utilisé, même avec les nouvelles technologies disponibles.
Travailler avec des systèmes plus anciens
Le RS232 est idéal pour travailler avec des appareils plus anciens. De nombreux outils anciens, comme les routeurs et les machines d'usine, étaient équipés du RS232. Remplacer ces outils peut être coûteux et long. Le RS232 permet de relier d'anciens appareils aux nouveaux systèmes grâce à des adaptateurs.
Voici comment RS232 aide avec les systèmes plus anciens :
Case Study | DÉTAILS |
|---|---|
Connexion d'anciens appareils | De nombreux anciens outils nécessitent RS232 pour partager des données. |
Configuration de l'équipement réseau | RS232 permet de réparer et de configurer les routeurs et les commutateurs. |
Test et débogage | RS232 est utilisé dans les cartes de test pour réparer le matériel et les logiciels. |
Fiable dans les zones bruyantes | RS232 fonctionne bien dans les endroits où il y a beaucoup de bruit électrique. |
Cela fait du RS232 un choix judicieux pour assurer le bon fonctionnement des anciens systèmes.
RS232 dans le futur
RS232 évolue pour s’adapter aux besoins modernes. Il fonctionne désormais avec USB et Ethernet, ce qui le rend plus flexible. Des puces RS232 plus petites s'intègrent dans des appareils minuscules, ce qui est utile pour les gadgets IoT. De nouvelles fonctionnalités de sécurité, comme le chiffrement, rendent le RS232 plus sûr pour les tâches sensibles dans les secteurs de la santé et des usines.
Le développement des usines intelligentes accroît le besoin de RS232. Ce protocole permet de connecter les anciennes machines aux nouveaux systèmes, facilitant ainsi leur interaction. Si des systèmes plus rapides sont utilisés pour les tâches complexes, le RS232 reste fiable pour les tâches simples et stables.
RS232 est un moyen simple et pratique de communication entre appareils. Il envoie un bit à la fois et ne nécessite pas d'horloge partagée. Les appareils peuvent envoyer et recevoir des données simultanément. Les niveaux de tension qu'il utilise garantissent la clarté des signaux, ce qui le rend idéal pour les courtes distances.
Même avec des options plus récentes comme RS422 et RS485, le RS232 reste populaire. Il est souvent utilisé dans les usines, les hôpitaux et les systèmes de données. Sa conception simple et sa fiabilité le rendent idéal pour les machines et équipements plus anciens.
Le RS232 est idéal pour une communication stable et résistante au bruit. Il permet de connecter d'anciens appareils à de nouveaux systèmes, ce qui le rend indispensable pour certaines tâches.
QFP
1. À quoi sert un port RS232 ?
Un port RS232 permet aux appareils de partager des données via une communication série. Il est souvent utilisé avec les machines anciennes, les outils d'usine et les appareils de test. Sa conception simple et sa fiabilité en font un outil idéal pour des tâches stables et précises.
2. Le RS232 peut-il fonctionner avec de nouveaux appareils ?
Oui, le RS232 peut facilement se connecter à de nouveaux appareils grâce à des adaptateurs ou convertisseurs RS232 vers USB. Ces outils permettent d'intégrer les ports RS232 à des interfaces modernes comme USB et Ethernet, permettant ainsi aux anciens systèmes de continuer à fonctionner sans remplacement coûteux.
3. Comment identifier les types de connecteurs RS232 ?
Pour identifier un port RS232, recherchez un connecteur DB-9 ou DB-25. Ces connecteurs sont souvent appelés ports COM ou série. Le connecteur DB-9 comporte neuf broches, tandis que le DB-25 en comporte vingt-cinq, toutes deux disposées en D.
4. Pourquoi le RS232 est-il encore utilisé aujourd’hui ?
Le RS232 est toujours utilisé car il fonctionne bien avec les systèmes anciens et les machines d'usine. Il est abordable, simple d'utilisation et gère bien le bruit électrique. Ces qualités en font un choix fiable, même avec les technologies plus rapides disponibles.
5. Quelle peut être la longueur d'un câble RS232 ?
Un câble RS232 peut mesurer jusqu'à 50 mètres de long à un débit de 19.2 kbit/s. Les câbles plus courts peuvent supporter des débits plus élevés, mais les câbles plus longs peuvent perdre en qualité de signal en raison du bruit et des interférences.
